Cadence : Nb de produits reliés / h : 1,600
Largeur : 500 mm
Permet de relier jusqu'à 23 mm.

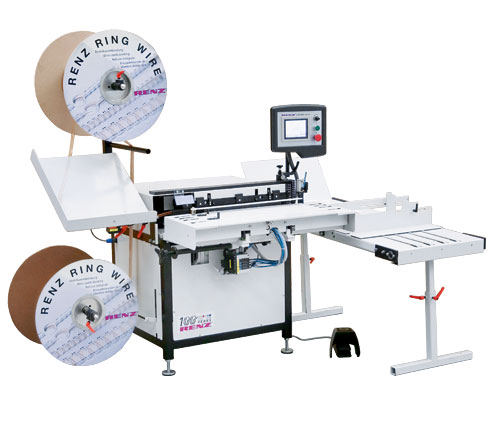

Perforelieuse industrielle semi-automatique RENZ RING WIRE® à cadence de production élevée pour la réalisation de cahiers, calendriers et documents avec reliure divisée.

Perforelieuse semi-automatique à baguettes anneaux pour la réalisation de cahiers, calendriers et documents à reliure divisée.
Différents formats de papier pris en charge pour une souplesse et un niveau de productivité remarquables.
Éjection automatique du produit vers un convoyeur en sortie de machine.
Configuration via un écran tactile.
Jusqu'à 230 feuilles reliées ensemble.
Alimentation horizontale du papier pour faciliter le chargement du support.
Table de sertissage automatique.
Autre option :
Système KAS pour le formage de tiges de suspension de calendriers.
Le système de butée coulissante permet de relier des documents aux dimensions supérieures à la moyenne.

Les cadences indiquées ont été obtenues en utilisant du papier de 80 g/m2, les valeurs étant susceptibles de varier suivant le type de support employé, la nature de l'environnement de travail et le rendement de l'opérateur. Suivant le type et la configuration de la machine.

Écran de commande tactile très ergonomique pour effectuer rapidement les réglages de format.
La table de reliure automatisée vient plaquer le support et maintient la liasse en place pendant l'étape de reliure. Le dispositif éjecte ensuite automatiquement la liasse du cahier ou calendrier : par rapport à une relieuse standard, vous obtenez un rendement de 60 % supérieur.
Un jeu de barres de sertissage est nécessaire pour chaque diamètre de spirale. Les barres de sertissage Renz garantissent une opération parfaitement exécutée en toutes circonstances.
Convoyeur en sortie de machine.
Autre option : Unique en son genre, le système KAS récupère des tiges de suspension droites et leur donne la forme voulue selon les normes standard ou européennes. Pour le modèle Autobind 500 HS : KAS 300 : tiges droites de 80 à 300 mm de longueur.

Cycles d'actionnement mécanique / h : 2,000
Pas : 3:1, 2:1
Épaisseur de reliure : 1 - 23 mm
Ø de la baguette de reliure : 5.5 - 28.5 mm (3/16“ - 1 1/8“)
Largeur min. de reliure : 60 mm
Largeur max. de reliure : 500 mm
Long. min. du bord non relié : 100 mm
Long. max. du bord non relié : 500 mm
Reliure : Pédale de commande
Temps de changement du diamètre : 15 min
Réglage du format (sauf diamètre) : 1 min
Tiges de suspension de calendrier : En option
Dimensions de la machine (L x P x H) : 2,050 x 1,960 x 1,700 mm
Poids de la machine : 220 kg (1)
Dimensions de la machine (L x P x H) : 1,730 x 1,230 x 1,600 mm
Poids de la machine emballage compris : 385 kg (1)
Air comprimé : 7.5 bar / 330 - 340 l/min
Alimentation électrique : 230V~50Hz / 0.8kW ou 115V~60Hz / 0.8kW

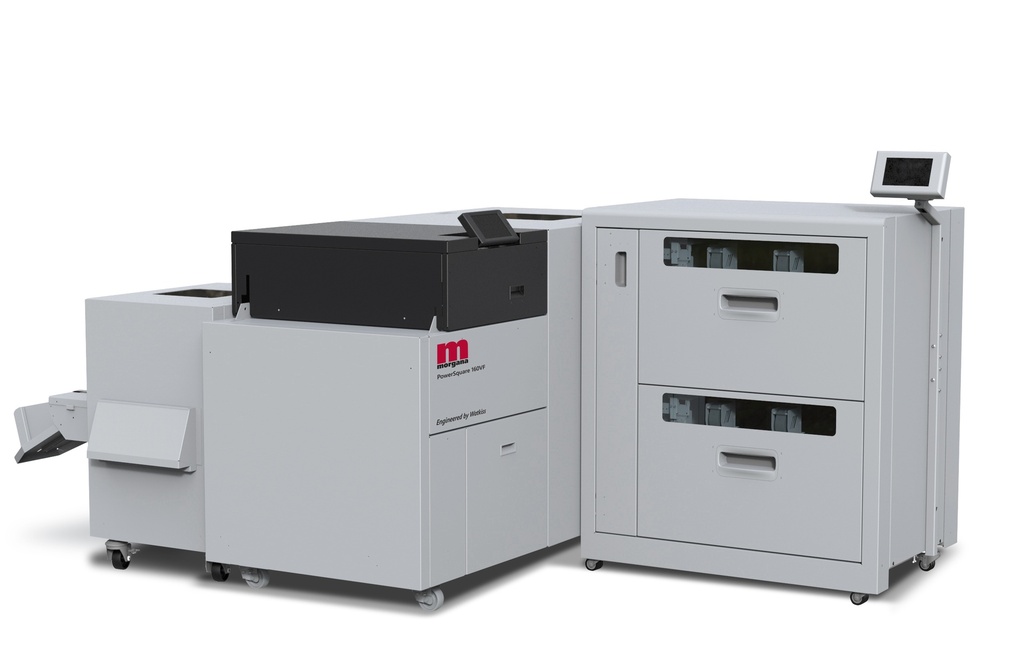

Le créateur de livrets Morgana PowerSquare™ 160VF – Un système complet de création de livrets à architecture ouverte qui agrafe, plie, forme et coupe en un seul passage pour produire une valeur ajoutée – les livres SquareBack™.
Le système de création de livrets Morgana PowerSquare™ 160VF, avec son chargeur double bac haute capacité, offre une solution flexible pour une large gamme de types et de tailles de livrets. Le système est alimenté par le chargeur assisté par vide VFX qui a une capacité de chargement allant jusqu'à 540 mm / 21″, permettant de longs cycles de production ininterrompus. Les jeux pré-assemblés peuvent être placés dans les deux bacs pour des tirages plus longs, ou les couvertures peuvent être placées dans l'un des bacs lorsqu'elles doivent être fusionnées avec des jeux assemblés. Le chargeur peut également être chargé en cours de route grâce au changement automatique de bac.
Principales caractéristiques du créateur de livrets Morgana PowerSquare™ 160VF
Format du papier 160VF – Min : 200 x 200 mm / 7,8″ x 7,8″ à Max : 350 x 620 mm / 13,7″ x 24,4″
Taille du papier 160 – Min : 140 x 200 mm / 5,5″ x 7,8″ à Max : 370 x 620 mm / 14,5 / 24,5″
Gamme Stock 160VF – 60 – 300gsm / 16lb bond – 82lb couverture en fonction du papier
Gamme de stock 160 – 60 – 400 g/m² / 16 lb bond – 105 lb couverture en fonction du papier
Épaisseur du livre :
Épaisseur minimale du jeu – 1 feuille de 80 g/m² / 20 lb (une fois pliée, elle forme un dépliant de 4 pages)
Épaisseur maximale du livre fini – 8 mm / 0,3″ (environ 160 pages 80 g/m² / 20 lb bond)
Épaisseur maximale du jeu – 4 mm / 0,15″ (environ 40 feuilles 80 g/m² / 20 lb bond)
Agrafage – Pas d'agrafes à réglage automatique en fonction du format de la feuille, plage 105-150 mm
Agrafes par cartouche – 5000
valeur ajoutée – les livres SquareBack™.
Le système de création de livrets Morgana PowerSquare™ 160VF, avec son chargeur double bac haute capacité, offre une solution flexible pour une large gamme de types et de tailles de livrets. Le système est alimenté par le chargeur assisté par vide VFX qui a une capacité de chargement allant jusqu'à 540 mm / 21″, permettant de longs cycles de production ininterrompus. Les jeux pré-assemblés peuvent être placés dans les deux bacs pour des tirages plus longs, ou les couvertures peuvent être placées dans l'un des bacs lorsqu'elles doivent être fusionnées avec des jeux assemblés. Le chargeur peut également être chargé en cours de route grâce au changement automatique de bac.

Principales caractéristiques du créateur de livrets Morgana PowerSquare™ 160VF
Format du papier 160VF – Min : 200 x 200 mm / 7,8″ x 7,8″ à Max : 350 x 620 mm / 13,7″ x 24,4″
Taille du papier 160 – Min : 140 x 200 mm / 5,5″ x 7,8″ à Max : 370 x 620 mm / 14,5 / 24,5″
Gamme Stock 160VF – 60 – 300gsm / 16lb bond – 82lb couverture en fonction du papier
Gamme de stock 160 – 60 – 400 g/m² / 16 lb bond – 105 lb couverture en fonction du papier
Épaisseur du livre :
Épaisseur minimale du jeu – 1 feuille de 80 g/m² / 20 lb (une fois pliée, elle forme un dépliant de 4 pages)
Épaisseur maximale du livre fini – 8 mm / 0,3″ (environ 160 pages 80 g/m² / 20 lb bond)
Épaisseur maximale du jeu – 4 mm / 0,15″ (environ 40 feuilles 80 g/m² / 20 lb bond)
Agrafage – Pas d'agrafes à réglage automatique en fonction du format de la feuille, plage 105-150 mm
Agrafes par cartouche – 5000
Tondeuse à deux couteaux
Le massicot à deux couteaux PowerSquare (P2T) est un module compact qui complète le processus de création de livrets en coupant les bords supérieur et inférieur du livre. Il constitue une solution professionnelle pour les travaux d'impression à fond perdu, particulièrement important pour les applications d'impression couleur.

Entièrement automatisé à partir de l'interface utilisateur de PowerSquare, jusqu'à 40 mm / 1,6″ peuvent être rognés à chaque extrémité du livre, et la position de rognage peut être décalée pour correspondre à la position de l'image. Toutes les chutes sont transportées à l'extérieur de la machine vers une boîte à déchets externe de grande capacité, permettant un fonctionnement continu.
Jusqu'à 6 agrafes par jeu
La créatrice de livrets Morgana PowerSquare™ 160VF a désormais la capacité d'appliquer jusqu'à six agrafes par livre. Permettant d'exécuter des applications plus petites 2 ou 3 fois sur un ensemble, économisant ainsi un temps et un argent précieux.
Caractéristiques
Spécifications du PowerSquare™ 160VF
Minimum : 200 mm x 200 mm / 7,8" x 7,8"
Maximum : 350 mm x 620 mm / 13,7" x 24,4"
Gamme de stock : 60-300gsm / 16lb bond – 110lb cover
Épaisseur du livre
Épaisseur minimale du jeu : 1 feuille 80gsm / 20lb bond (une fois pliée, cela fait un dépliant de 4 pages)
Épaisseur maximale du livre fini : 8 mm / 0,15" (environ 160 pages 80 g/m² / 20 lb bond)
2 têtes d'agrafes à faible impact avec pinces mobiles.
Pas d'agrafes auto-ajustable en fonction du format de la feuille, plage : 105-150 mm / 4"- 6"
Agrafes par cartouche : 5000
Nombre de bacs : 2
Alimentation : 100-230V 50-60Hz
Alimentateur à double bac VFX
Nombre de bacs : 2
Capacité du bac : 2 x 270mm / 10.6”
Taille de la feuille, max : 350 x 660 mm / 13,8” x 26”
Taille de la feuille, min : 120 x 210 mm / 4,72” x 8,26”
Grammage du papier, maximum : 300 g/m² / 110 lb
Grammage du papier, min : 60gsm / 18lb Bond
Inscription au centre : Oui
Séparation de l'air : Oui
Détection d'erreurs : Double alimentation, bourrage papier, bac vide, bourrage papier
Dimensions : H1260 x L1017 x P700mm / H49.6” x L40” x P27.6”
Poids : 250kg / 617lbs

Système de pelliculage thermique simple face B1 entièrement automatisé
Disponible en versions portrait ou paysage
Vitesses de travail allant jusqu'à 40 mètres par minute
Alimentateur haut de pile avec chargement par palettes pour maximiser l'efficacité des travaux à long terme
Pré-chargeur disponible en option
Rouleau d'alimentation à défilement pour aider à alimenter des feuilles légères et produites numériquement
Mandrin en porte-à-faux avec arbre pneumatique pour accélérer les changements de rouleaux de film
Le film peut être déplacé latéralement pendant le tirage pour minimiser les déchets et les temps d'arrêt
Découpeuse de film pour formats de feuilles non standard
Contrôlé par PLC
Rouleau de plastification chromé avec bande chauffante électrique
Rouleau pinceur alimenté par air comprimé
Barre de décurlage réglable en cours de course
Séparateur de feuilles compact de type éclateur
Jogger à la livraison
Sortie palette disponible en option
Dimensions Portrait : L – 2480mm (hors unité de livraison) L – 1710mm H – 1480mm
Dimensions Paysage : L – 2480mm (hors unité de livraison) L – 2010mm H – 1480mm
Poids Portrait : 1600kg
Paysage : 1800kg
Exigences électriques Portrait : Triphasé, 14,4 kW, 400 V
Paysage : triphasé, 19,2 kW, 400 V
Besoins en air : 15 cfm à 100 psi d'air sec
Stock maximum recommandé : 600gsm
Stock minimum recommandé : 115gsm
Taille maximale de la feuille - Portrait : 760 mm x 1050 mm
Taille maximale de la feuille - Paysage : 1050 mm x 1050 mm
Taille minimale de la feuille : 210 mm x 220 mm
Vitesse : Jusqu'à 40 m par minute
Taille du noyau : 75 mm (3")
Variation de recouvrement : +/- 2.0mm
Bandes électriques chauffantes
Empileur en option : Oui
Pré-chargeur en option : Oui
Pression de pincement : 26,0 kN

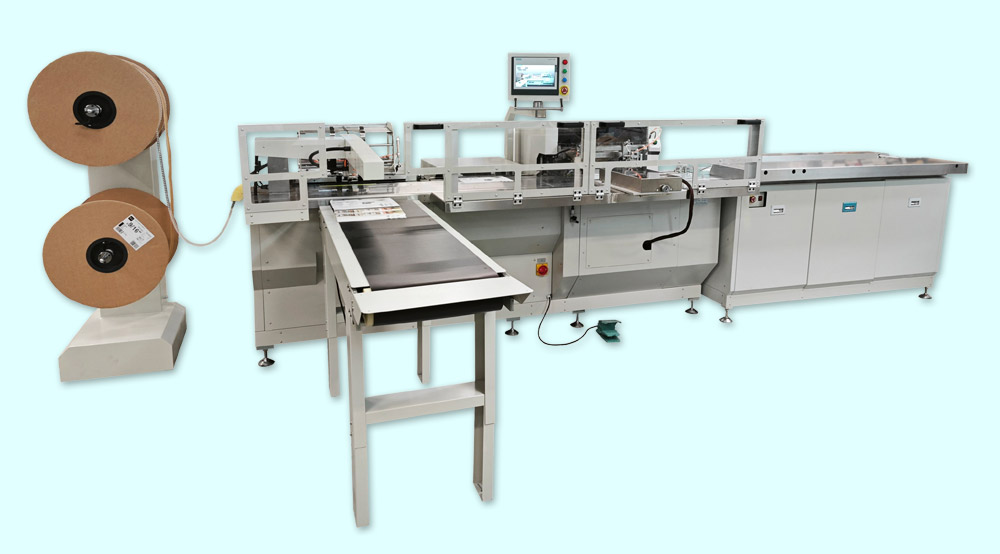

Machine à relier entièrement automatique pour calendriers muraux et de bureau, blocs-notes, livres, calendriers de poche et autres documents. Intégration automatique des crochets calendrier.

Caractéristiques :
Ecran tactile.
Longueur du crochet calendrier : 70 - 300 mm
Vitesse de travail : jusqu'à 1500 livres/heure
Dimensions H x L x P en cm : 160x600x130cm
Poids : 1400 kg
Alimentation électrique : 400V / 2,5 kW
Format max du document : 580 x 420mm
Format min du document : 120x105mm
Largeur de poinçonnage :
-minimum : 72 millimètres
-maximum : 580 millimètres
Diamètres de spirale : de 6,9mm à 19,0mm (1/4" à 3/4")
Nombre de modules : 4 (avance, poinçonnage, alignement, fermeture)

La pelliculeuse D&K TRITON 76105 PB permet le pelliculage recto/verso en un seul passage jusqu'au format B1 (76cm x 105cm) à une vitesse variable jusqu'à 40 mètres/minute.
Compacte et très facile d'utilisation, elle utilise une technologie révolutionnaire de système de chauffe électrique plutôt que des rouleaux à bain d'huile.
Format minimum papier : 210mm x 220mm.
Format maximum papier : 760mm x 1050mm.
Grammage minimum papier : 115gr./m²
Grammage maximum papier : 600gr./m².
Vitesse : jusqu'à 40 mètres/minute.
Variation de l'overlap : +/- 2.0mm.
Tableau de contrôle PLC.
Pression pneumatique des rouleaux ajustable jusqu'à 26,0kN.
Coupe automatique pneumatique.
La D&K TRITON est équipée de série d'un margeur haut de pile sur palette et d'une réception papiers avec table vibrante.
En option, cette machine peut être équipée d'une réception papiers sur palette (stacker).
Dimensions (sans le stacker en option) : L=3600mm x l=1710mm x H=1480mm.
Poids 2250kg.
Raccordement électrique 400 volts - 32 ampères.
Puissance : 24,0kw.
Nécessite un compresseur ou un raccordement à un réseau d'air comprimé.
Robuste fabrication européenne.
Conforme aux normes de sécurité CE.
Garantie 1 an.

Pelliculeuse de grand format pour séries élevées avec une vitesse de production qui peut aller jusqu'à 50 mètres/minute.
Existe en deux versions :
D&K POLARIS 76105 pour formats maxi de 760x1050mm.
D&K POLARIS 105105 pour formats maxi de 1050x1050mm.
Trois modules principaux composent cette machine, margeur haute pile, poste de calandrage et réception haute pile.
Chaque module est construit avec des pièces et équipements très largement dimensionnés.
La robustesse de cette machine la destine particulièrement au long tirage.
Le papier de format maxi 760mm x 1050mm est transféré sous le cylindre de calandrage pour un margeur succion professionnel avec une régularité parfaite.
Le départ sur palette d’une pile de 80cm, nécessite uniquement un rechargement toutes les heures.
Tous les réglages du margeur ainsi que des postes de calandrage, séparation et réception se pilotent depuis un tableau de commande très complet.
Dimensions du margeur H-1290mm l-1460mm L-1300mm.
Dimensions de la pelliculeuse H-1440mm l-1480mm L-800mm.
Dimensions du séparateur H-1020mm l-1420mm L-1550mm.
Dimensions de l’ensemble 552cm x 148cm.
Poids : 2500kg.
Alimentation électrique 3 phases 400 volts • 40 ampères.
Puissance 20kw.
Alimentation pneumatique 7 bars - 35 m3/h
Grammage maxi du support 450gr./m².
Grammage mini du support 115gr./m² (90gr./m² avec enrouleur en sortie).
Dimensions feuille maxi 760mm x 1050mm.
Dimensions feuille mini A4 paysage (210mm x 297mm).
Pression maximum 1600 Kilos par face à 7 bars.
Vitesse jusqu'à 50 mètres/minute.
Nécessite un compresseur ou un raccordement au réseau d'air comprimé.
Conforme aux normes de sécurité CE.
Garantie 1 an.
