L'unité de pliage TriFold 360 est conçue principalement pour le pliage de matériaux pré-pliés jusqu'à 350 g/m². Il est idéal de combiner l'unité avec les raineuses Cyklos GPM 450 Speed ​​ou AirSpeed ​​450, mais elle peut également être utilisée avec des raineuses concurrentes d'autres marques. TriFold 360 permet la création de 5 types de pliage, dont les plus courants 1/2, C ou Z. Le pli est obtenu grâce à une combinaison de plaques de pliage réglables manuellement et de rouleaux en caoutchouc de grand diamètre. Cette solution simple et peu coûteuse mais révolutionnaire nous a permis de créer l'un des produits les plus demandés dans le monde de la presse numérique à faible production.
pliage professionnel sur tout type de papier jusqu'à 350 g/m²
5 types de pliage dont 3 les plus courants (1/2, C, Z)
connexion simple avec le raineur Cyklos GPM 450 Speed ​​et AirSpeed ​​450
connexion possible avec des raineuses d'autres marques
construction robuste mais simple pour un prix avantageux
pli précis et bien repassé
Paramètres
GRAMMAGE DU PAPIER
80 - 350 g/m²
FORMAT PAPIER
SRA3, A3, A4, A5, formats atypiques
VITESSE
jusqu'à 6.000 feuilles/h
dépend de la vitesse du raineur
LONGUEUR DES PLAQUES PLIÉES
X = 460 millimètres
Y = 320 mm
DIMENSIONS DE LA TABLE DE TRANSPORT
l = 620 mm
l = 360 mm
DIMENSIONS
l = 1635 millimètres
l = 565 mm
h = 1310 millimètres
POIDS 113 kg (net)
148 kg (brut)
TENSION / FRÉQUENCE
230 V / 50 Hz
CONTENU DE L'EMBALLAGE
plaque déflectrice pour 1/2 pli
plaque pliée Y pour un grammage plus élevé
table mobile

Notre appareil le plus important est la machine à rainer, perforer et poinçonner GPM 450 SPEED, faisant suite au succès de la GPM 450 SA, la version SPEED offre un système d'alimentation par friction automatique unique permettant une production plus rapide et plus élevée de feuilles pliées et perforées. Nous continuons à développer davantage d'options de poinçonnage, nous disposons actuellement d'un outil de poinçonnage à fil 4x4 mm, 3:1 et 2:1, et du même poinçon avec un trou en demi-cercle au milieu conçu pour le poinçonnage du calendrier. Le dernier accessoire lancé en janvier 2016 est l'outil Euro Punch.

-alimentation par friction fiable avec une vitesse allant jusqu'à 2500 feuilles A4/A4
-grande table de travail et largeur de travail adaptée aux formats de papier A2
-écran tactile pour un réglage facile de la distance et du nombre de plis
-possibilité de stockage du programme
-deux largeurs de canaux de rainage fins
-outils de rainage, de perforation et de poinçonnage facilement échangeables
-outil de poinçonnage de fil en option
-outil de perforation de calendrier en option
-outil Euro Punch en option
-outil de coupe en option
-perforation de l'enclume de haute qualité
-arrêts de papier à angle réglable sur la table d'alimentation
-pression d'alimentation réglable
-table d'alimentation télescopique
-table mobile pour une manipulation facile
-traitement par lots

Paramètres :
LARGEUR DE TRAVAIL :95 - 457 mm
GRAMMAGE : 80 - 400 g/m² (rainage, perforation), 80 - 250 g/m² (perforation)
LARGEUR DE FRAIS :CITO 1,0 mm - grammage papier 80 - 200 g/m²
canal en fer 1,9 mm - grammage du papier 200 - 400 g/m²
MIN MAX. DISTANCE ENTRE LES PLIS : 1/ 1000 mm
CAPACITÉ D'ENTRÉE : 50 mm
VITESSE : 2500 feuilles A4/h (1 pli par A4)
DIMENSIONS : 1250 x 675 x 520 mm
DIMENSIONS EMBALLAGE : 1 palette - 1200 x 800 x 720 mm
POIDS : Netto 121 kg, brut 157 kg (y compris table mobile)
TENSION / FRÉQUENCE : 230 V/ 50 Hz, 110 V/ 60 Hz
CONTENU DE L'EMBALLAGE : 2 x outil de rainage, 1 x outil de perforation, table mobile
OUTILS OPTIONNELS :
Outil de poinçonnage – carré 5x5 mm, 2:1
Outil de poinçonnage - carré 6x6 mm, 2:1
Outil de poinçonnage – carré 4x4 mm, 3:1
Outil de poinçonnage – carré 4x4 mm, 3:1, poinçon calendrier
Outil de poinçonnage – rond, diamètre 4 mm, 3:1
Outil de poinçonnage – rond, diamètre 4 mm, 3:1, poinçon calendrier
Outil de poinçonnage - ovale 5x4 mm (bobine plastique)
Outil de poinçonnage européen
Outil microperforant
Outil de perforation partielle

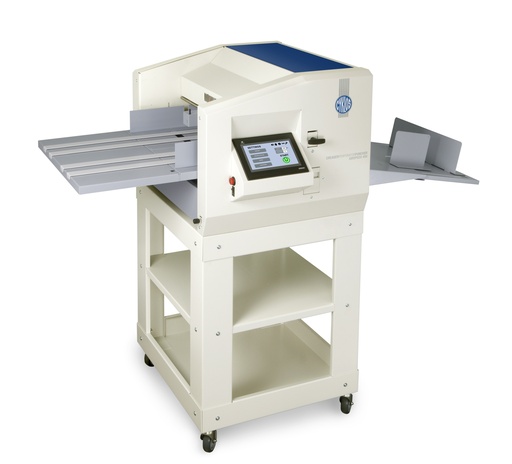

Raineuse et micro-perforeuse automatique GPM 450 AIRSPEED 450.
le rainurage et la perforation (y comprise croisée) sont facilités par un système unique d'alimentation permettant le traitement de tous types de papier entre 80gr./m² et 400gr./m².
L'exactitude de fonctionnement, la fiabilité de la machine, la polyvalence d'utilisation, les nouveaux outils rotatifs de perforation et de découpe en option ainsi qu’une plus grande vitesse sont autant de facteurs complémentaires aux autres options déjà référencées sur le modèle à friction GPM-450 Speed rendant extrêmement avantageux !
Caractéristiques techniques :
Largeur de travail : 115 à 456mm.
Grammage : 80 à 400 gr./m² (rainage, perforation) – 80 à 250 gr./m² (micro-perforation).
Épaisseurs des rainages : CITO 1,0 mm – Papier de 80 à 200gr./m².
Distance minimum et maximum entre chaque rainage : 1/999mm.
Large plateau d’alimentation approprié au format A2
Capacité du plateau d’alimentation : 70mm.
Vitesse : 3.000 feuilles A4/heure (1 pli par feuille).
Nombre maximum de pli par passage : 15.
Grand display 7 pouces pour réglages faciles et précis.
Compteur de lots.
Programme de mémorisation des travaux.
Programmes prédéfinis (1/2, 1/3, 1/4, book cover).
Nombre maximum de roulette de perforation : 13 (1 en équipement standard)
Dimensions (lxpxh sur table) : 1320 x 755 x 1225mm.
Poids : 140kg.
Alimentation électrique : 230 V / 50Hz.
Équipement compris : 2 outils de rainage, 1 outil de perforation, 1 kit de perforation (roulette) et 1 kit de découpe.
Table incluse.
Options :
Outil de perforation Wiro 3:1 trous carrés 4x4mm.
Outil de perforation Wiro 3:1 calendrier trous carrés 4x4mm.
Outil de perforation Wiro 3:1 trous ronds diam 4mm.
Outil de perforation Wiro 3:1 calendrier trous ronds diam 4mm.
Outil de perforation Wiro 2:1 trous carrés 5x5mm.
Kit de perforation 9 TPI (roulette) supplémentaire.
Kit de découpe (roulette) supplémentaire.
Kit de découpe « Kiss cutting » (roulette).
Garantie 1 an.
Conforme aux normes de sécurité CE.

Raineuse automatique professionnelle SF-C50 parfaitement adaptée à tous types d'impression numérique.
Convient parfaitement aux imprimeries et au façonnage professionnel.
Raineuse automatique à succion travaillant sur une largeur maximum de 500mm et une vitesse jusqu'à 8.000 feuilles/heure.
Les feuilles sont prises par alimentation automatique bas, ce qui permet une alimentation continue du papier.
Ecran tactile en français pratique et convivial qui permet d'introduire aisément les paramètres d'opérations jusqu'à 99 jobs mémorisables.
Format papier min. : 120mm x 121mm.
Longueur papier maxi: 500mm x 700mm.
Capacité rainage : jusqu'à 400 gr/m².
Capacité de perforation : 80 - 250 gr/m².
Nombre de rainage ou perforation par feuilles : 35.
Min/Max Espacement entre plis : 2/500mm.
Vitesse max. : 8.000 feuilles A4/heure.
Compteur high tech avec écran tactile.
Capot de sécurité avec arrêt instantané en cas d'ouverture.
Compresseur inclus.
Poids 220kg.

La Morgana AutoCreaser Pro XW est la dernière-née de la gamme Morgana de raineuses à grande vitesse conçue pour éliminer le problème de fissuration qui se produit lors du pliage des documents imprimés numériquement. Il est tout aussi efficace pour le rainage de cartes imprimées de manière conventionnelle, de papier laminé ou à grains croisés.
Le SmartScreen intuitif de 7 pouces contrôle toutes les fonctions principales de l'AutoCreaser Pro XW. Saisissez simplement la longueur de la feuille (les formats populaires sont prédéfinis), touchez le type de pli du produit fini (lettre, portail, etc.) et appuyez sur le bouton de démarrage. Le Morgana AutoCreaser Pro XW calculera automatiquement l'emplacement des plis et les définira en conséquence. Toute modification mineure de la position du pli peut être effectuée en touchant une flèche dans la direction appropriée.
Une mémoire alphanumérique permet de stocker un nombre illimité de tâches et de les nommer selon votre choix. Cela rend le rappel des tâches beaucoup plus facile, car vous pouvez utiliser votre propre nom et numéro de tâche pour le stockage.

La Morgana AutoCreaser Pro XW peut traiter jusqu'à 8 500 feuilles A4 (avec un pli) par heure, avec une taille de feuille maximale de 500 mm x 700 mm / 19,7" x 27,5" jusqu'à 0,4 mm / 0,015" d'épaisseur.
La perforation linéaire est standard avec la machine, avec la possibilité d'ajouter une perforation transversale complète et partielle, jusqu'à 500 mm / 19,7" de largeur. Cela permet de produire une large gamme d'applications perforées, notamment des bons et des tickets détachables.
La machine est désormais équipée du système Morgana EasyBlade, qui permet un retrait et un changement faciles et sans outil.

Le mécanisme de dégagement rapide permet de retirer ou de changer facilement la lame entre les travaux. Ceci est utile, par exemple, pour passer d'un travail de perforation à un travail de rainage et peut désormais être réalisé (sans outils) en moins de 30 secondes.

L'AutoCreaser Pro XW utilise un mécanisme identique à tous les autres raineuses de la gamme, y compris la DigiFold Pro et est garantie à vie. Avec des milliers de ces mécanismes installés dans le monde entier, notre technologie de rainage est sans précédent en termes de performances et de longévité.

Caractéristiques :
Max. taille de la feuille : 700 x 500 mm / 27,5" x 19,7"
Min. taille de la feuille (en mode automatique) : 210 x 140 mm / 8,5" x 5,5" (feuilles de 100 mm / 3,9" de large prises en charge avec le « Kit de feuilles étroites »)
Max. épaisseur du papier : 0,4 mm / 0,0157” (varie selon la dureté, le type de pli et le support)
Max. Non. plis par feuille : 16
Min. distance entre les plis : 0,1 mm / 0,004”
Max. Non. programmes stockés : Illimité
Min. distance du pli depuis le bord d'attaque : 2,5 mm / 0,1"
Vitesse par heure (A4 en deux) : 8500
Vitesse par heure (A5 en deux) : 11000
Système d'alimentation : alimentation par aspiration inférieure
Dimensions : L:1500mm / 59” H: 1224mm / 48.2” L: 682mm / 26.8”
Poids : 166kg / 365.9lb (+ 50kg / 110.2lb emballage)
Alimentation requise : Monophasé 230v 50/60Hz
Niveau de puissance sonore : 78 dB(A)

La raineuse automatique AutoCreaser Pro XL est équipée de série d'un margeur permettant l'introduction de documents jusqu'à une longueur de 1300mm.
La règle de rainage unique de l'AutoCreaser Pro XL élimine les déchirures et donc les fissures du papier.
Fonctionnant à un maximum de 8.500 feuilles A4 par heure, sans perte de précision, c'est la raianeuse la plus productive du marché.
Le nouvel AutoCreaser Pro XL prend une taille de feuille de 385mm x 1300mm avec la rallonge de table qui est livrée en standard.
Equipée d'un margeur supérieur avec une capacité de charge exceptionnelle de 200mm.
Nouvelle séparation des feuilles contrôlée par un réseau de capteurs optiques - s'adapte automatiquement aux différents supports, grammages et types de papier.
Sélection automatique des paramètres d'alimentation en fonction du format et de l'épaisseur du papier - simplifie la configuration quelle que soit la compétence de l'opérateur.
Détection de double feuille par ultrasonic.
L'unité de rainage puissante peut accepter des lames de rainage standard et étroites ainsi que des lames de perforation croisée en option.
Le deuxième raineur en option permet un rainage haut/bas en un seul passage.
Réglages et changements de lame simplifiés sans outils spéciaux.
Perforation rotative en ligne, jusqu'à cinq en même temps.
Unité de perforation croisée disponible en option.
Capacité de chargement : 200mm.
Format de papier max. : 385mm x 700mm (1300mm avec table d'extension).
Taille minimale du papier : 93mm x 210mm.
Épaisseur maximale du papier : 400gr./m².
Épaisseur minimale du papier : 80gr./m².
Vitesse : jusqu'à 8500 feuilles/heure.
Nombre maximum de rainage ou micro-perfo par feuille : 30.
Distance minimale pli à pli 0,1 mm.
Capacité de l'empileur de réception : 120mm.
Taille maximale du papier de l'empileur : 385mm x jusqu'à 900mm.
Dimensions machine avec rallonge de table : L=2540mm x P=730mm x H1074mm.
Conforme aux normes de sécurité CE.
Garantie 1 an.

Raineuse-plieuse automatique

Le DigiFold Pro XL est la petite dernière de la famille Morgana DigiFold.
Développé sur les bases de la Morgana DigiFold Pro éprouvée, équipée d'un margeur par aspiration unique et ouvert qui gère des formats de papier de 210 à 1300mm de longueur.
Ce système de rainage et de pliage automatique robuste est conçu pour compléter les presses de production numériques et offset et traiter les importants volumes.
Le Morgana DigiFold Pro XL est conçu pour traiter les feuilles longues issues des imprimantes de production d'aujourd'hui.
Il dispose d'une extension coulissante standard qui permet des formats de feuille jusqu'à 1300mm.
Cela ouvre la porte à de nouvelles applications, telles que les couvertures de livrets paysage, les couvertures de livres surdimensionnées à reliure dos carré collé, les brochures multi-panneaux et bien d'autres applications réalisées à partir de ces longues feuilles.
Vitesse de pliage jusqu'à 6.000 A4 par heure / pli uniquement – ​​7.500 par heure.
Capacité de chargement maximale du margeur jusqu'à 200mm.
Margeur à alimentation par le haut, assure une production stable en continu pour de longs tirages.
Fonctions opérateur entièrement automatiques.
Saisissez la taille de la feuille, le type de support et l'épaisseur et le Pro XL réglera automatiquement la vitesse, l'écartement des rouleaux et les paramètres de l'aspiration du margeur équipé d'un système unique de lame d'air pour la séparation des feuilles.
Perforation transversale complète disponible, plus jusqu'à cinq molettes de perforation/incision en ligne.
Jusqu'à 30 plis par feuille (pli statique.)
Équipé à la fois d'un empileur à bande pour les feuilles pliées et d'un bac de réception pour les travaux de pliage uniquement.
Format de papier max.: 385mm x 700mm (1300 mm avec la table d'extension).
Taille minimale du papier : 93mm x 210mm.
Épaisseur maximale du papier : 400gr./m².
Épaisseur minimale du papier : 80gr./m².
Vitesse : 6.000 feuilles A4 par heure (7.500 pli en deux).
DynaCrease standard, rainage statique en option
Nombre maximum de plis par feuille : 30 (avec outil de pliage statique en option)
Distance minimale pli à pli 0,1mm.
Capacité de l'empileur 120mm.
Encombrement avec rallonge de table L=2765mm x P=730mm.
Garantie 1 an.
Conforme aux normes de sécurité CE.

Machine de construction robuste, entièrement en fonte. Toutes les pièces sont protégées par une peinture spéciale résistante aux rayures et aux acides.
Largeur de travail maximale 500 mm.
ENDEVOR est une machine de conception nouvelle, dont la configuration simple et pratique garantit que peu ou pas de déchets sont générés lors de la manipulation des imprimés. Conçu pour traiter même un nombre minimal de copies, dans des délais particulièrement rapides, il est particulièrement adapté au rainage du papier imprimé sur des machines numériques.
ENDEVOR est extrêmement simple à utiliser ; les feuilles sont insérées manuellement et alimentées automatiquement.
Le contrôle informatisé permet de programmer jusqu'à 50 canaux différents, chacun pouvant contenir un maximum de 100 positions de rainage (stations).
La machine est équipée d'un peigne à rainer pour papier jusqu'à 250 g. Des outils de rainage spéciaux ou des peignes perforateurs sont disponibles sur demande.

PUISSANCE MOTEUR : 2 Kw 0,40
DIMENSIONS DE LA TABLE DE TRAVAIL : 680 x 590 mm.
ALIMENTATION : 220 V monophasé
ÉPAISSEUR MAXIMALE DE PERFORATION : 0,5 - 0,8 mm
DIMENSIONS EMBALLAGE : 85 x 70 x 54 cm.
POIDS NET : 110 Kg.
POIDS BRUT : 130 Kg.
La table de travail est équipée de deux carrés réglables millimétriques latéraux et arrière.
Deux points de soufflage latéraux réglables.
Point de soufflage frontal central avec hauteur et puissance d'air réglables.
Tambour à deux secteurs avec aspiration interne réglable sur la puissance et sur la ligne d'aspiration jusqu'au point de tangence déplacé par une pompe mécanique.
Régulation millimétrique de la double tôle par verrouillage mécanique réglable horizontalement et verticalement.
Alimentation manuelle des feuilles jusqu'à 500 mm de pile de papier et levage automatique grâce à un moteur.
Fourni avec course d'arrêt haute et basse et avec dispositif de montée et descente automatique contrôlé par une photocellule optique installée sur le bras central pour permettre le réglage des différents formats de papier.
Taille maximale de la feuille jusqu'à 500x700 mm. La vitesse et la tension du tapis en feuilles peuvent être réglées.
Carré de support réglable micrométrique. La vitesse et la tension du tapis traînant la feuille peuvent être réglées.
Le guide billes régule la tôle ; différents types de billes (billes en plastique ou en fer) sont disponibles selon l'épaisseur du papier.
Le chargeur de feuilles est équipé d'une connexion électrique avec d'autres unités pour un traitement simultané (rainage, perforation et pliage).
S'adapter pour être connecté à : machines à rainurer, machines à plastifier, coucheuses UV, plieuses,
imprimantes à jet d'encre, et bien plus encore.

Options : pompe 40m3, détecteur électronique double tôle, télécommande infrarouge.

DONNÉES TECHNIQUES:

Largeur de travail : 520 mm
Alimentation : 230 V monophasé
Puissance : 2,7 Kw
Vitesse de travail : Max 75 m/min
Hauteur maximale de la pile de papier : 500 mm
Taille maximale de la feuille : 520 x 720 mm
Dimensions - poids = 1750 x 1700 x 800(h) – 180 Kg
