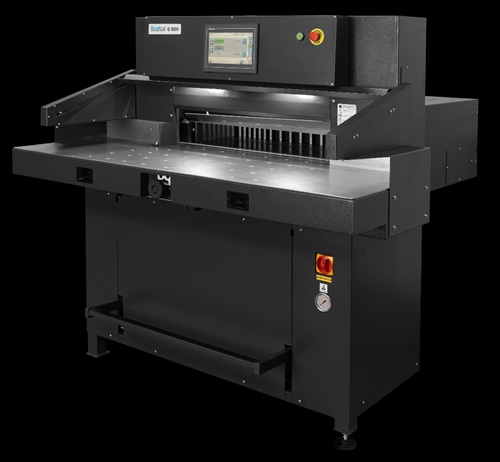

Grafcut G80H Hydraulische Stapelsnijmachine

Programmeerbare, volledig hydraulische guillotine.

BELANGRIJKSTE KENMERKEN:

• PLC-gestuurde guillotine
• Snelle hydraulische messenaandrijving
• Krachtig hydraulisch klemmechanisme met elektronische, soepele drukregeling via touchscreen
• Snelle, servomotor-aangedreven elektromechanische achteraanslag van 160 mm/s
• Nauwkeurige, elektronische micro-afstelling van de achteraanslag
• Duurzaam roestvrijstalen tafelblad
• Brede voortafel van 1640 mm
• Luchtbed op voor- en achtertafel voor eenvoudige materiaalverwerking
• Geen sleuf op de achtertafel
• Lasersnijlijnindicatie met aan/uit-functie
• Heldere LED-verlichting van de werkzone
• Veiligheidsvoorzieningen: noodknop op het voorpaneel, veiligheidsgordijnsysteem categorie 4, mespositieregeling, gelijktijdige activering van de snijcyclus met twee knoppen, veilige gereedschapset voor het wisselen van messen met bescherming tegen scherpe randen; Beschermkappen voor alle potentieel gevaarlijke zones, volledig afgedekte achtertafel, mechanisch bediend soft-footpedaal voor voorklemmen
• Elektronisch gedetecteerde (microschakelaar) valse klemplaat van metaal voor zachte materialen
• Laag energieverbruik en stille werking - motor draait alleen tijdens de snijcyclus
• Gemakkelijke toegang tot smeerpunten

KENMERKEN VAN DE PROGRAMMAMODULE:

• Touchpad met 10-inch LCD-scherm in kleur
• Tot 100 programma's met 100 sneden per programma, alfanumerieke programmanamen
• Programmeren tijdens het snijden (snijden en opslaan)
• Snelprogramma voor het snijden van visitekaartjes
• Rekenmachine
• Klok
• Programmeerbare klemkracht per snede
• Activering van de luchtkamer via het touchpad
• Activering van de messenwisselmodus via het touchpad
• Programmeerbaar uitduwen (uitwerpen) van de materiaalstapel onder het mes en de klem
• Instelbare melding voor messenwisselinterval op het scherm
• Melding voor smeerinterval op het scherm
• Meertalig: Pools, Engels, Duits, Italiaans, Frans, Spaans, Portugees, Fins, Bulgaars, Russisch (andere talen mogelijk op aanvraag)
• Dagelijkse en totale teller van snijcycli
• Diagnostische modus voor het testen van schakelaars

Technische gegevens:
Zaagbreedte: 800 mm (31,5”)
Zaagdiepte: 800 mm (31,5”)
Zaaghoogte: 100 mm (3,93”) zonder hulpklem
Smal snijden: 25 mm zonder hulpklem (50 mm met hulpklem)
Lengte voortafel: 650 mm
Breedte voortafel: 1640 mm
Zaagnauwkeurigheid: 0,1 mm
Messenaandrijving: Hydraulisch
Messendiepteverstelling: Diepteverstelling aan de voorzijde van de snijder met 3 bouten bovenop de messenbalk. Snel messen wisselen (circa 5 min.) met automatische uitschakeling bij het onderste dode punt.
Messensnelheid: 16 cycli/minuut
Klemmer: Hydraulisch met soepele elektronische verstelling via het scherm
Klemmerkrachtbereik: 300 - 2000 daN
Achteraanslagsnelheid: Servomotor aangedreven - elektronisch verstelbare positie via elektronica op het voorpaneel slinger
Snelheid achteraanslag: 160 mm/sec
Nettogewicht (kg): ca. 900 kg
Afmetingen machine (mm) Breedte x diepte x hoogte: 1645 x 1900 x 1500 mm
Afmetingen machine (mm) na demontage van voor- en achtertafel: Past door een deur van 80 cm na demontage van voor- en achtertafel Breedte x diepte x hoogte: 1320 x 790 x 1500 mm
Transportafmetingen van de machine (mm) in één stuk: 2050 x 1740 x 1730 mm
Voeding: EU-voeding: 3-fasen, 380-400V, 50Hz, 3,8 kW
VS-voeding: 3-fasen, 220V, 60Hz
25 A/min (bedrijfsgrootte 40 Ampère)
